Многофункциональная промысловая установка (МПУ)

На производственном комплексе «Антей-Нефтемаш» произведена разработка и успешно освоено производство модельного ряда многофункциональных промысловых установок (МПУ).

1. МПУ 2-х котельная на 1 МВт


2. МПУ водогрейная на 2 МВт



3.  МПУ паро- водогрейная на 2 МВт + 0,5 МВт



4. МПУ паропромысловая 0,5 МВт



Основное назначение:

  1. В нефтегазовой отрасли: для удаления насыщенным паром парафиновых отложений с нефтепромыслового оборудования, операций по обогреву трубопроводов, мойке, очистке оборудования и проведения других работ паром низкого давления; для проведения водогрейных работ при проведении операций по ГРП, ППД и др.;
  2. В коммунальном хозяйстве и для служб МЧС:  в качестве передвижной котельной для отопления помещений, ремонта систем водоснабжения и обогрева при ликвидации аварийных ситуаций в коммунальном хозяйстве городов и выполнения других работ с использованием горячей воды и пара;
  3. В автотранспортной и строительной отрасли: для очистки транспорта и разогрева автоцистерн в холодное время года, для очистки спецтехники от битума, разогрева бетона, битума, асфальта и обработки спецтранспорта.

Уникальность и преимущества

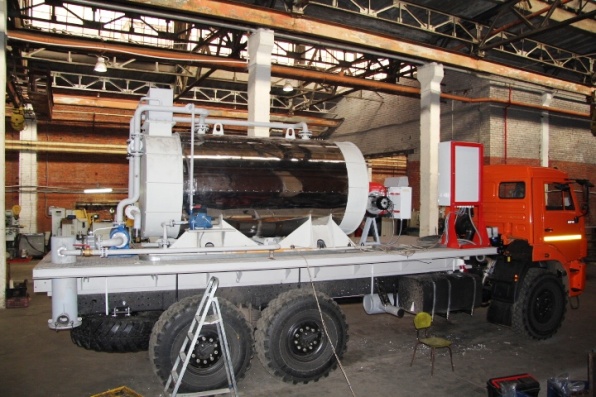

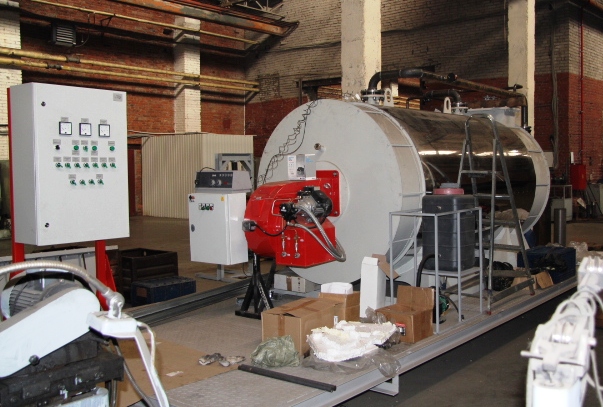

В отличие от специализированных установок (ППУ, АДПМ и т.п.), предназначенных для проведения вышеуказанных работ в основе МПУ установлен не парогенератор, а двухходовой, огнетрубный котлоагрегат с реверсивной камерой сгорания.

Данное техническое решение в сочетании с использованием при проектировании и производстве других новаторских инженерно-технических «ноу-хау» обеспечивает МПУ следующие потребительские преимущества:
  1. Универсальность МПУ: в отличие от специализированных установок в равной степени высокоэффективно решает задачи как по производству насыщенного пара, так и по нагреву воды;
  2. Энергоэффективность МПУ: КПД котлоагрегата установленного на МПУ в сочетании с горелочным устройством вихревого типа составляет 89%, в то время как КПД парогенератора – не более 50%;
  3. Удобство эксплуатации МПУ: возможность в отличие от парогенератора регулировки котлоагрегата по производительности; возможность накопления пара; позволяет подавать пар к потребителю сразу по прибытии на объёкт, а не через 15-20 минут как в случае с парогенераторами; не требует проведения водоподготовки при водогрейных работах; свободное подключение одного или нескольких котлоагрегатов в общую сеть или к сторонним производителям пара; автономный привод от аккумулятора шасси (при мощности котлоагрегата не более 0,3 МВт);
  4. Высокая надёжность и большой межремонтный период МПУ: конструкция котлоагрегата в отличие от парогенератора обеспечивает практически полное отсутствие проблем коррозии, сажеобразования, а также засорения теплоносителей солевыми и известняковыми отложениями; использование надёжных малогабаритных питательных насосов; надёжная защита от недостаточного количества воды;
  5. Высокая ремонтоспособность и низкие затраты на техобслуживание МПУ: в отличие от установок с парогенераторами, возможность проведения ремонта и профилактических работ по обслуживанию котлоагрегата без снятия кунга с шасси; простая и эффективная чистка системы отвода горячих газов;
  6. Простота эксплуатации МПУ: упрощённая система механического управления и простота конструкции котлоагрегата МПУ обеспечивает пониженные требования к квалификации обслуживающего персонала.

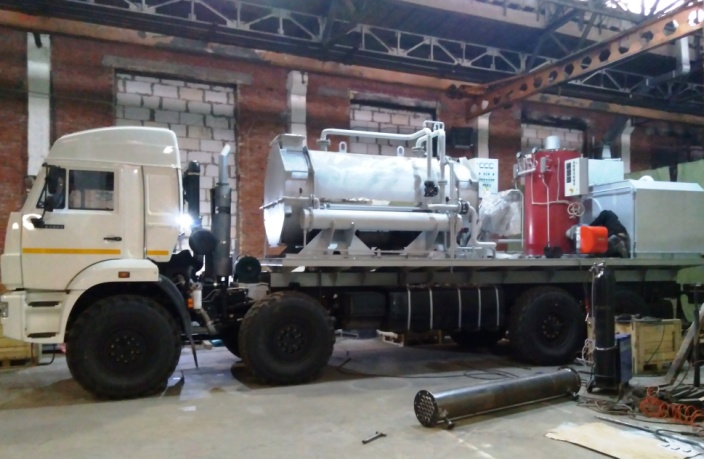

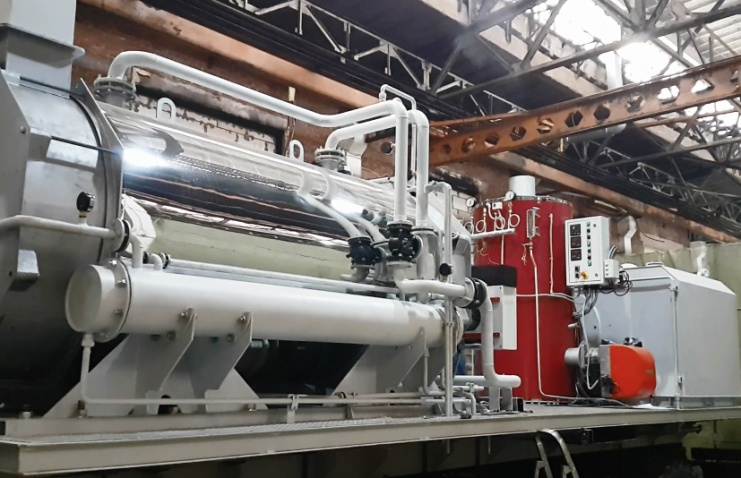

В модельном ряду МПУ присутствуют установки с двумя котлоагрегатами. Может использоваться одновременно как водогрейная установка и как паровая. Тип первый: первый котлоагрегат вырабатывает пар, второй горячую воду. Тип второй: оба котлоагрегата работают в режиме выработки пара. Тип третий: оба котлоагрегата в режиме выработки горячей воды. Дополнительно установка комплектуется воздухонагревателем, что значительно повышает ее функциональность, одновременно может вырабатывать пар, горячую воду и теплый воздух (115°С).

Технические характеристики модельного ряда МПУ
Характеристика МПУ МПУ с одним котлом МПУ с двумя котлоагрегатами Водогрейная установка
режим «пар» режим «вода» паровой котёл водяной котёл
Производительность 100 – 2000 кг/ч 0,15 – 12,5 м3/ч 100 – 500 кг/ч 0,15 – 50 м3/ч до 65 м3/ч
Давление, МПа 0,5 – 3,2 0,3 – 0,8 0,5 – 0,7 0,3 – 0,7 0,3 – 0,7
Температура рабочего агента, С 115 – 175 5 – 115 115 – 150 5 – 90 5 –115
Мощность котлоагрегата, кВт 75 – 1000 75 – 3000 75 – 330 100 – 2200 1000 – 3000
Расход топлива котлоагрегатом, кг/ч 7 – 300 7 – 300 7 – 28 7 – 300 100 – 300
Ёмкость котлоагрегата, л 15 – 1800 170 – 2200 150 – 450 150 – 450 800 – 2800
Ёмкость цистерны для воды, л 1 – 7 1 – 3
Вместимость топливного бака, л 125 – 1000 600 – 1000 600 – 1000 600 – 1000

МПУ с определёнными техническими характеристиками проектируется и производится под конкретные потребности Заказчика в соответствии с согласованным техзаданием.

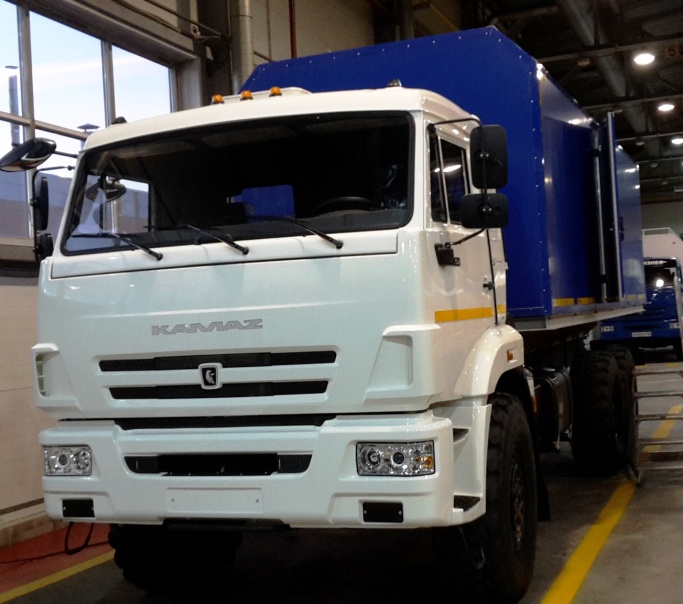

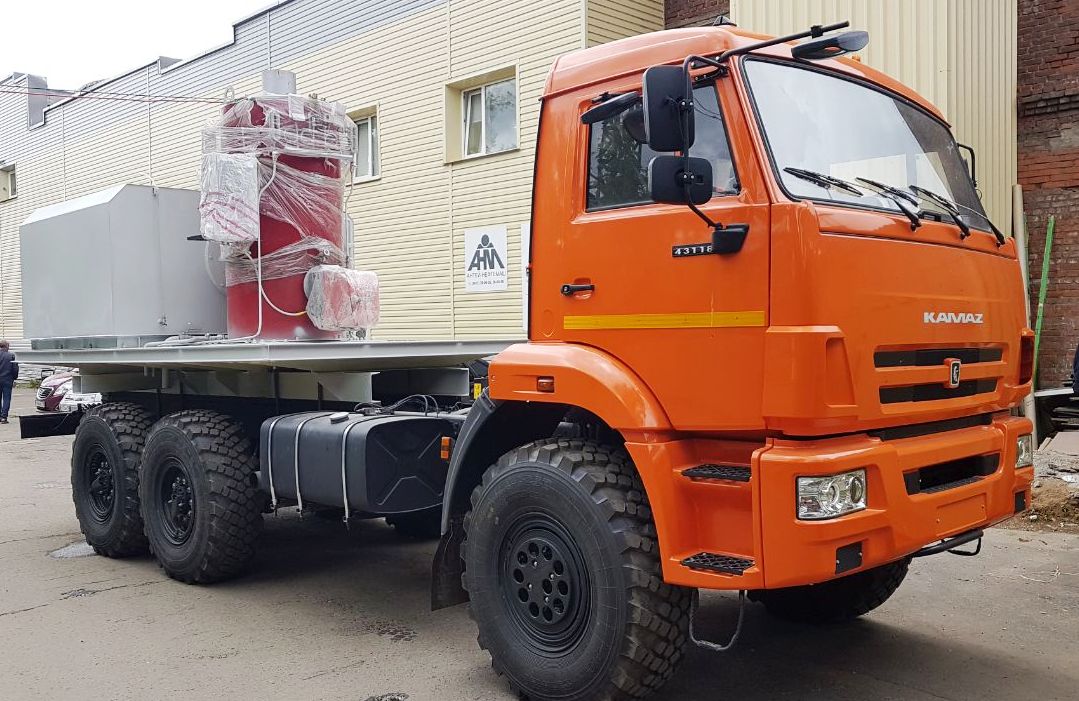

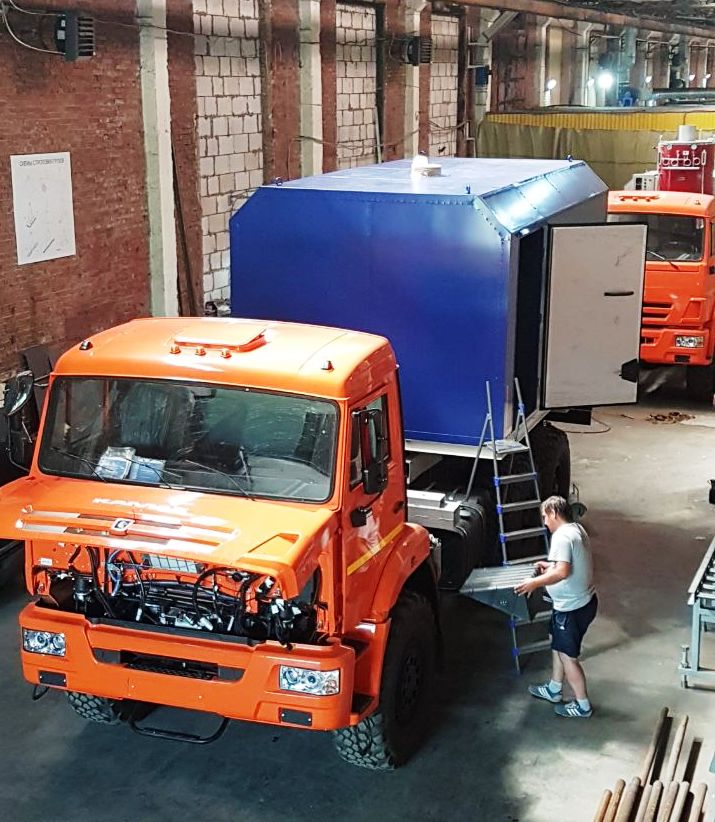

МПУ устанавливается и поставляется на шасси КамАЗ, прицепы, сани или по согласованию на шасси Заказчика.

По вопросам приобретения многофункциональной промысловой установки (МПУ) обращайтесь по адресу:
г.Ижевск, ул.Орджоникидзе, 2 ЗАО «Торговый дом «Нефтемаш» (Торгово-сбытовая структура ООО «Антей-Нефтемаш»): (3412) 515-060, 515-789
