Назначение

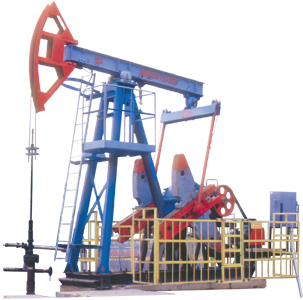

Станки-качалки ПНШ 60 (приводы штанговых насосов с задним креплением шатуна, аналог станка-качалки СК 6) применяются в качестве индивидуального механического привода глубинного (скважинного) штангового насоса при добыче нефти.

Привод ПНШ 60-2,1-25
где:
  • 60 — усилие на штоке, в кН;
  • 2,1; 3 — максимальная длина хода полированного штока, в м;
  • 25; 40 — номинальный крутящий момент на выходном валу редуктора, в кНм.

Технические характеристики

Наибольшее тяговое усилие на штоке, кН 60
Длины хода, м 2,1; 1,8; 1,5; 1,2; 0,9
Редуктор 2-х ступенчатый редуктор РП 450-28 (Ц2НШ-450)
Номинальное передаточное число редуктора 40
Диапазон частот качания в мин. 5,3—10,2
Мощности двигателя, кВт 11; 15; 18,5
Клиноременная передача:
   — тип ремня С(В) 4000Т
   — количество, шт 4
   — диаметры шкивов редуктора, мм 710
   — диаметры шкивов двигателя, мм 200; 224; 250
Тормоз барабанный
Габаритные размеры, мм:
   — длина 7250
   — ширина (без ограждения) 1770
   — высота 5450
Масса, кг 8505

Запасные части на станок-качалку ПНШ 60
